三相电气火灾监测装置是一款集剩余电流、温度、全电量测量于一体的高精度智能装置。应用于电气火灾监控系统、智慧式用电安全监控系统的前端，完成剩余电流、温度、电流的实时监控、预警、报警和保护，消除电气隐患。

支持高精度的剩余电流、温度和全电量测量功能。

支持需量计算、谐波计算、定值越限、数据冻结等表计功能。

支持剩余电流、温度、电流过流、欠压、过压、缺相和不平衡等保护功能。

支持掉电检测功能，掉电后可立即上传装置掉电信息，并可持续工作10s以上。

支持先进剩余电流测量计算算法，可选择全波计算算法或者基波算法。

支持先进剩余电流保护报警算法，如固定报警值、过滤固有剩余电流和自适应随动算法，可根据不同现场应用需要选择合适的算法，自适应保护线路的正常剩余电流波动，具有高可靠性、高稳定性。

支持有线/无线多种通信方式，有线支持RS-485接口通信，无线支持GPRS通信，可方便将数据上传给第三方系统或云平台。

支持多种通信协议，如标准Modbus协议，Q/GDW 376.1数据主动上传协议和IOT-350数据主动上传协议等，可方便接入各种系统或平台。

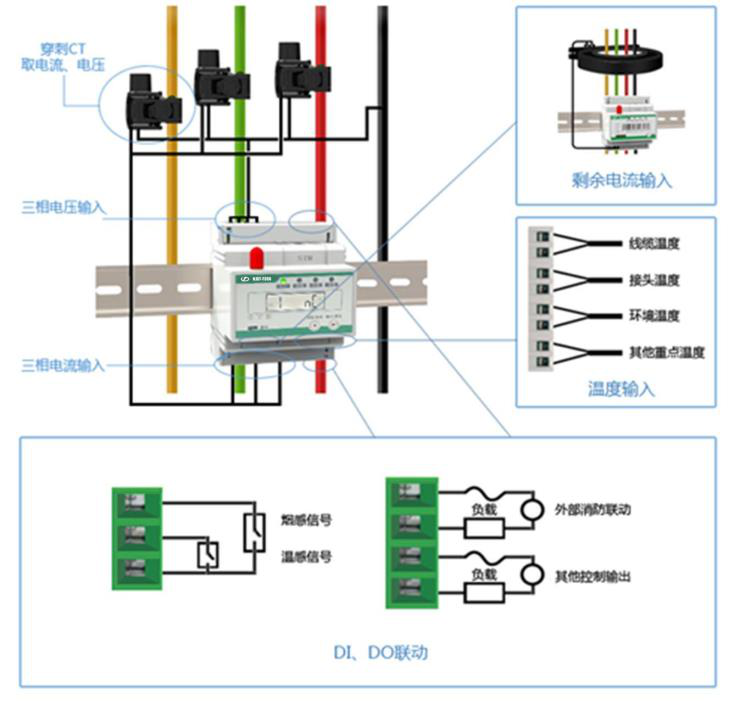

输入和输出：一路剩余电流输入（IR）；四路温度输入（TC1～TC4）；三相电压输入（V1、V2、V3）；三相电流输入（I1、I2、I3）；两路开关量输入（DI1～DI2）；两个继电器输出（DO1～DO2）

基本测量：三相电流及平均值、剩余电流、温度、三相相电压及平均值、三相线电压及平均值、三相有功功率及总值、三相无功功率及总值、三相视在功率及总值、功率因数、频率、计算中性线电流。

电能计量：三相及单相的以下电能数据：正向有功电能、反向有功电能、有功电能总和、有功电能净值；正向无功电能、反向无功电能、无功电能总和、无功电能净值；四象限无功电能；视在电能；针对以上的三相电能提供最近12个月的单月电能值

电能质量：基波数据：功率因数及总值、有功功率及总值、三相电压/电流角度谐波数据：总谐波有功功率；三相电压/电流奇次、偶次及总谐波畸变率；三相电压/电流分次谐波畸变率(2～31次)；三相电流K因子；三相电流奇次、偶次及总TDD；三相电流波峰因子；电压/电流不平衡度

需量功能：三相电流/总有功功率/总无功功率/总视在功率的实时需量；三相电流/总有功功率/总无功功率/总视在功率的本月最大需量及时标；三相电流/总有功功率/总无功功率/总视在功率的上月最大需量及时标。

事件记录：100个事件记录，分辨率1ms；包括电流报警、剩余电流报警、温度报警、DI变位、DO动作、越限、自检、清除事件等。

定值越限：最多可设10组定值越限，监视电压、电流、中性线电流、频率、有功功率、无功功率、视在功率、功率因数、实时需量、预测需量、奇次/偶次/总谐波畸变率、不平衡度、逆相序、剩余电流、温度等变量，可产生SOE、触发继电器动作。

数据冻结：日冻结60次；月冻结36次 ；可对装置的电能和需量数据等进行冻结，并记录冻结数据和时间。

接线诊断：电压/电流缺相诊断、电压/电流相序诊断、三相及总有功功率方向诊断、频率超限监测、CT极性监测。

通信方式：1个RS-485口、GPRS通信；通信规约：Modbus、Q/GDW 376.1(主动上传)、IOT-350 (主动上传)；串口通信速率支持1200bps、2400bps、4800bps、9600bps、19200bps、38400bps。
